Закрытая система отопления частного дома

Когда загородный дом планируется использовать не только как временное пристанище в период бархатного сезона, но и как полноценное жильё, отопительная система становится обязательным атрибутом вашей резиденции. Система отопления детально продумывается и просчитывается на стадии проекта строительства (или реконструкции) объекта – она рассчитана на долгие годы эксплуатации, и исправление ошибок обойдётся в дальнейшем очень недёшево.

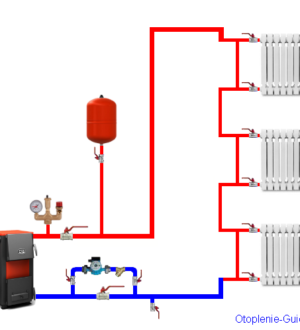

Закрытая система отопления загородного дома.

Статистика показывает, что после проработки всех возможных вариантов отопления выбор чаще всего падает на систему отопления закрытого типа, которая является самым распространённым способом обеспечения тепла в загородных жилых домах. В отличие от открытой системы она исключает контакт теплоносителя с атмосферным воздухом, легко поддаётся регулировке, а принудительная циркуляция позволяет обогревать большие площади.

Компоненты закрытой системы и их назначение

Составными элементами закрытой системы отопления частного дома являются:

  • источник тепловой энергии (газовый, электрический или твёрдотопливный котёл);
  • подающие, разводящие и отводящие трубопроводы;
  • трубопроводная арматура (клапаны, краны и пр. фитинги).
  • отопительные приборы (радиаторы, трубы тёплого пола и др.);
  • циркуляционный насос;
  • расширительный (компенсационный) бачок;
  • группа безопасности.
  1. Источник тепловой энергии (котёл) лучше всего выбирать с автоматикой. Это даёт возможность эксплуатировать отопительную систему в автономном режиме по заранее установленным параметрам в зависимости от наружной температуры и уровня желаемого комфорта. В этом отношении самыми «продвинутыми» являются газовые котлы. К тому же на сегодняшний день они являются самыми экономичными. Благодаря чувствительному термостату температуру можно выставить с точностью до градуса – очень удобно и экономично.

Настенный газовый котел Hermann без декоративного кожуха.

Электрические котлы по уровню автоматизации не уступают газовым, но для обогрева больших площадей энергозатраты будут весьма значительными (порядка 1 кВт на 10 кв. м отапливаемой площади), что заметно скажется на семейном (или личном) бюджете. Даже самые экономичные индукционные или электродные котлы при существующих тарифах на электричество не могут сравниться с газовыми собратьями. Но если ваш регион не газифицирован, а энергоснабжение стабильно и не ограничено, то электрокотёл – хорошее решение.

Котлы на твёрдом топливе тоже подойдут для закрытой системы отопления частного дома, но всё же это достаточно хлопотный вариант: уровень автоматики у них минимальный, а заготавливать и подбрасывать дрова (уголь, опилки и т.д.) в топку всё равно придётся вручную. Но иногда это единственный вариант получить тепло в нашей богатой энергоресурсами стране.

  1. Ассортимент труб, как в плане диаметров, так и в плане материалов сейчас очень богат. Если выбор пал на металлические трубы, то здесь нет никаких ограничений. Однако более практичным и экономичным решением будут трубы из полипропилена или металлопластика: они легче, удобны в монтаже, не подвержены коррозии. Единственное, на что нужно обратить внимание: они должны выдерживать заданное давление и температуру.
  2. Трубопроводная арматура приобретается в соответствии с проектом и материалом труб. Здесь очень важно выбрать качественные изделия проверенных производителей. К сожалению, на рынке присутствует немало подделок (чем очень грешат китайцы), отличить которые от оригинала весьма непросто.
  3. В качестве отопительных приборов чаше всего используют радиаторы: чугунные, алюминиевые, стальные или биметаллические. На многие из них можно установить терморегуляторы, что даёт возможность регулировать температуру в каждом помещении. В некоторых случаях предпочтение отдают тёплому полу, который обеспечивает равномерный прогрев помещения и избавляет от необходимости приобретать радиаторы.

    Циркуляционный насос Wilo.

  4. Циркуляционный насос обеспечивает циркуляцию теплоносителя по контуру отопительной системы. Обычно он имеет три скорости, которые подбираются экспериментальным путём в процессе эксплуатации системы. Теоретически можно обойтись и без него – движение жидкости будет происходить за счёт разницы температур путём естественной гравитации. Но это – сомнительное решение: движущей силы может не хватить, чтобы преодолеть гидравлическое сопротивление, и система «зависнет».

    Расширительный бак.

  5. Расширительный бачок компенсирует регулярное изменение объема теплоносителя вследствие колебаний температуры, поддерживая, таким образом, стабильное давление в системе. Он представляет собой герметическую ёмкость, разделённую на две части мембраной. В одном отсеке находится воздух под давлением 1-1,2 бар, другой предназначен для приёма избыточного объёма теплоносителя. В принципе наличие автономного расширительного бака не является обязательным условием, если в котле присутствует собственный расширительный бачок (в современных моделях котлов это именно так). Однако при значительном объёме теплоносителя (более 100 л) установка независимого бачка будет далеко не лишней.
  6. Группа безопасности призвана контролировать нормальное функционирование системы, не допуская чрезмерного повышения давления и образования воздушных пробок. Состоит из трёх элементов: манометра, предохранительного клапана и воздухоотводчика. Их можно приобрести в сборе или по отдельности.

Как работает система отопления закрытого типа?

При включении котла теплоноситель начинает нагреваться и перемещаться по контуру отопительной системы под воздействием центробежной силы, создаваемой циркуляционным насосом. С повышением температуры объём теплоносителя увеличивается, создавая избыточное давление. Когда оно достигает критического значения, открывается предохранительный клапан, излишний объём теплоносителя попадает в расширительный бачок, а давление снижается до номинального значения. После выключения котла (обычно это делает автоматика по команде температурного датчика) происходит обратный процесс: часть теплоносителя из расширительного бака выталкивается мембраной обратно в систему. Этот цикл повторяется в процессе работы котла.
