Монтаж отопления из полипропиленовых труб: технология, особенности, ошибки

В зимний период любое помещение нуждается в стабильном отоплении, благодаря которому в доме всегда будет тепло и комфортно. В любой отопительной системе не малое место занимают трубы. Сегодня монтаж отопления в частных домах из полипропиленовых труб является наиболее распространенным.

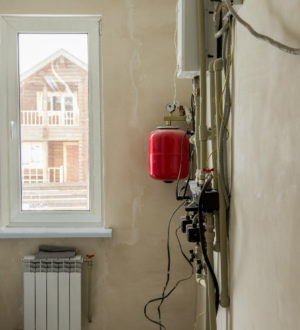

Обвязка радиатора отопления полипропиленом.

Какие трубы лучше всего подойдут для системы отопления

Можно выделить три наиболее распространенных вида труб:

  • металлические;
  • полипропиленовые;
  • металлопластиковые.

У каждого из этих видов есть свои преимущества и недостатки, но именно они считаются наиболее практичными. Трубы из металла дорогие, их сложно устанавливать, они не устойчивы к коррозии и поэтому недолговечны. Трубы из металлопластика не дорогие, их легко устанавливать, но они не прочные и не надежные, поэтому профессионалы также не рекомендуют их использовать.

Полипропилен же считается наиболее универсальным материалом, он идеально подходит не только для отопления, но и для водоснабжения. Существуют полимерные трубы различного назначения, предназначенные как для холодной, так и для горячей воды. Поэтому «холодные» трубы нельзя применять для отопления, они просто могут не выдержать высокой температуры и полопаются.

Достоинства полипропиленовых труб

  • качество и надежность (срок службы до 100 лет);
  • отсутствие коррозии;
  • приемлемая цена;
  • стойкость к химическому воздействию;
  • простота монтажа;
  • малый вес;
  • отсутствие отложений минеральных веществ на внутренних стенах труб.

Можно выделить основной недостаток полипропиленовых труб: низкая огнеупорность, они малоустойчивы к высоким температурам и процесс возгорания может быть совершенно неожиданным.

Классификация ПП труб

  • PN10 — для холодной воды (от 0°С до +40°С)
  • PN20 — для подводки теплой, горячей воды и систем канализации. Армируются стекловолокном.
  • PN25 — для отопительных систем (до +95°С)

Технология монтажа отопления из полипропиленовых труб

Работа по монтажу и установке системы в первую очередь начинается с разработки плана и подготовке всех необходимых материалов (трубы, фитинги, крепеж и т.д.) и инструментов для монтажа, чтобы при проведении работ все необходимое было под рукой. После того, как все подготовлено, можно приступать к работе.

Внимание! При выборе полипропиленовых труб особое внимание необходимо уделить диаметру изделия. Он не должен быть слишком маленьким (чтобы в процессе эксплуатации не уменьшать напор воды), в то же время не следует выбирать слишком большой диаметр, что может увеличить стоимость системы в несколько раз.

Сварочный аппарат для полипропиленовых труб

Сварочный аппарат для полипропиленовых труб

Следует отметить, что особой сложности в монтаже ПП труб нет и при наличии желания, каждый может стать специалистом после нескольких дней тренировок. Вам не придется прибегать к услугам специалистов. Итак, все что нужно для соединения ПП материалов — это аппарат для сварки полипропиленовых труб (так называемый утюг).

Важно! Ни в коем случае нельзя пользоваться резьбовыми соединениями.

Перед началом работ необходимо подготовить трубы, аккуратно их нарезав по нужным размерам. Для этого подойдут профильные ножницы, которые делают ровные срезы. Также можно воспользоваться ножовкой по металлу, однако это не лучший вариант, так как после нее остаются торцы, которые перед установкой обязательно нужно зачищать. К тому же, используя ножовку, можно не ровно обрезать трубу.

Наиболее простая модель ножниц для резки полимерных труб

Наиболее простая модель ножниц для резки полимерных труб

Итак, как уже было сказано, монтаж отопления из полипропиленовых труб осуществляется при помощи горячей сварки. Для начала подготавливаем все необходимое для работы: нарезаем трубы и делаем на них фаски, подготавливаем фитинги, закрепляем на аппарате насадки нужного размера. После того, как все приготовления сделаны, включаем аппарат и даем ему нагреться до 260-270°C (необходимая температура для сварки полипропилена), что занимает 10-15 мин. После нагрева до нужной температуры, на аппарате загорится кнопка, указывающая на его готовность к работе.

Примечание! Насадки покрыты тефлоновым покрытием, что предотвращает налипание горячего полипропилена.

Сваривающая насадка, покрытая тефлоном

Сваривающая насадка, покрытая тефлоном

Необходимо помнить, что соединяемые части должны быть сухими и обезжиренными ацетоном, так как в противном случае это может сказаться на качестве соединения. Если выполняется монтаж на уже функционирующем участке водопровода, предварительно из него следует слить всю воду и слегка просушить.

Далее приступаем к сварке, аккуратно вставляем в сварочный аппарат конец отрезанной трубы с одной стороны и фитинг с другой (при этом труба и фитинг должны плотно входить на насадку, в противном случае соединение будет не качественным). Держим положенное время, после чего вынимаем из насадок и быстро соединяем. Соединяя детали, стараемся не делать перекосов и не вращать детали (любое вращение может привести к деформации)

Важно! В процессе проведения сварочных работ особое внимание следует уделить тому, чтобы соединяемые элементы не перегрелись. Полипропилен следует удерживать в насадках аппарата строго определенное время. В противном случае могут образоваться внутренние спайки.

Таблица времени нагрева ПП труб

Диаметр трубы, мм Время нагрева, сек Время соединения, сек Время остывания, мин
20 5 4 2
25 7 4 2
32 8 6 4
40 12 6 4
50 18 6 4
63 24 8 6
75 30 10 8

Время нагрева, указанное в таблице подходит для температуры окружающей среды +20°С.

Примечание! При минусовых температурах сварка запрещена. К тому же на время сварки влияет температура в помещении, чем она ниже, тем дольше необходимо удерживать элементы в насадках. Оптимальной температурой для сварки считается от 18°С до 30°С.

По окончанию монтажа отопления из полипропиленовых труб необходимо проверить качество соединений, для этого ПП конструкцию просто нужно продуть. Если спайки отсутствуют, то воздух будет проходить легко. Если же для выхода воздуха необходимо приложить усилия, это значит, что в каком-то месте образовались спайки, которые необходимо удалить.

При монтаже армированных труб, в первую очередь необходимо зачистить и удалить всю фольгу на расстоянии 10 мм. Это делается при помощи обычного острого ножа.

Ошибки при сварке ПП труб

  • Нарушение времени сварки. Перегретые детали могут образовать шов, который не выдержит изменения давления в системе. Не достаточно нагретые детали могут плохо соединиться друг с другом.
  • Нарушение глубины сварки.
  • Не была удалена грязь. Свариваемые трубы и фитинги, а также насадки необходимо очистить от грязи и обезжирить ацетоном.

Основные схемы монтажа отопительной системы

  • Верхний разлив. Основан на самостоятельной циркуляции воды (самотек), который возможен благодаря разнице температур. Простая, но надежная схема. Наиболее целесообразно устанавливать в частных домах, т.к. не требует установки насоса.
  • Нижний разлив. В такой схеме присутствует насос, который перегоняет воду по отопительному контуру. Благодаря насосу увеличивается напор воды, что позволяет использовать трубы небольшого диаметра.

Совет! Т.к. полипропиленовые трубы не обладают жесткостью металлических труб, их следует крепить на стены через каждые пол метра.
