Терморегулятор для теплого пола напрямую влияет на эффективность функционирования системы. Он позволяет поддерживать основные параметры (температуру и время нагрева) на заданном уровне, обеспечивая комфорт в квартире или коттедже. Помимо этого наличие термостата обеспечивает защиту питающего кабеля от перегрева и минимизирует расход электропотребления, отключая систему от питания при достижении необходимой температуры.

Механический терморегулятор электрического теплого пола.

Классификация терморегуляторов

В зависимости от типа монтажа все приборы подразделяются на накладные и встраиваемые. Для установки последних, используемых при скрытой проводке, потребуется штробление отверстий в стенах. Накладные реле устанавливаются внутри монтажной коробки, крепящейся на поверхности стены, при этом некоторые модели позволяют разместить их совместно с розеткой или выключателем.

Реле разделяют также и по функциональным возможностям. В настоящее время существует несколько видов терморегуляторов, каждый из которых обладает как достоинствами, так и определенными недостатками.

Безотказная механика

Механический терморегулятор для теплого пола напоминает простейшее реле, встраиваемое в электроутюги. Его настройка интуитивно понятна, помимо кнопки включения панель термореле оснащена лишь регулятором, выставляемым на нужную цифру. Заданная температура автоматически поддерживается прибором, при этом оптимальное значение подбирается владельцем самостоятельно, исходя из собственных ощущений («холодно» — «жарко»).

Регулятор электрического теплого пола в санузле.

Неоспоримыми преимуществами механических блоков управления является:

  • низкие цены, что во многом определяет популярность механики;
  • примитивное управление, что позволяет легко управлять системой даже пожилым людям.

Однако механический термостат невозможно запрограммировать, отключение системы и изменение параметров возможно только в ручном режиме, с участием человека. Кроме того, точность механических регуляторов ниже, чем у электронных аналогов, да и значение температуры данный прибор не покажет.

Программируемый терморегулятор для теплого пола

Электронные терморегуляторы более сложны конструктивно. Управление прибором может быть как тактильным (при помощи кнопок), так и сенсорным. На жидкокристаллическом дисплее выводятся все основные параметры работы системы (текущая и заданная температура обогреваемой поверхности).

Программируемый термостат теплого пола.

Разновидностью электронных терморегуляторов являются программируемые контрольные блоки. Их функциональные возможности гораздо более широки: от включения-выключения системы обогрева в определенное время, до поддержания заданной температуры в различных комнатах. Программируемые термореле не дешевы, хотя их возможности позволяют оперировать температурой с точностью до десятых долей градуса. Некоторые «программаторы пола» подключаются в тандеме с несколькими датчиками, при этом прибор покажет температуру воздуха в помещении, а также уровень нагрева поверхности пола. Особенно важен второй параметр, если в качестве полового покрытия вами выбраны не допускающие перегрева ламинат или паркетная доска.

Наиболее современные модели электронных терморегуляторов позволяют управлять работой системы, используя интернет. Следует учесть, что их настройка потребует от владельца определенных усилий: придется тщательно изучить инструкцию по эксплуатации. Зато вы сможете запрограммировать необходимую температуру в доме на неделю вперед, с учетом погодных условий, графика своей работы и других факторов.

Теплый электрический пол состоящий из: 1) саморегулирующийся греющий кабель для теплого пола T2RED, 5-15Вт/м @230В; 2) датчик температуры; 3) сетка арматурная Вр-I 100×100; 4) хомуты пластиковые KBL-10 для монтажа греющего кабеля на арматуру.

На что еще обратить внимание при покупке терморегулятора?

Одним из самых важных показателей любого терморегулятора для теплого пола является его номинальная мощность, на которую рассчитан прибор. Если систему вам устанавливают профессионалы, то их советы помогут сделать правильный выбор при покупке прибора. Если же вы хотите выполнить монтаж терморегулятора самостоятельно, то для оптимальной работы всей системы следует выполнить предварительные расчеты:

Р терм расчетная = (S пола х Р пола) х К, где:

  • Р терм расчетная — расчетная мощность терморегулятора, Вт;
  • S пола — обогреваемая площадь пола, подключенной к терморегулятору системы, м2;
  • Р пола — удельная мощность 1 м2 монтируемой системы «теплый пол», Вт/м2. Определяется по паспорту изделия;
  • К — коэффициент запаса прочности, для обеспечения безопасной эксплуатации терморегулятора, принимается равным 1,15.

Расположение термостата

Прежде чем устанавливать терморегулятор, следует определиться с его расположением, которое выбирается по нескольким параметрам:

  • минимальная удаленность от зоны обогрева и от стартовой точки раскладки кабеля («холодных концов»). Такое расположение термостата наилучшим образом сможет обеспечить надежную работу датчика;
  • максимальная защищенность прибора от внешних факторов. Если в семье имеются маленькие дети или домашние животные терморегулятор следует установить на недосягаемой для них высоте, во избежание возможности случайной поломки или нарушения настроек. Не рекомендуется также располагать приборы в зоне повышенной влажности (ванные и душевые комнаты). В случае необходимости размещения аппаратуры во влажных помещениях, следует приобретать специальные модели с классом защищенности IP 21 и выше. Существуют ограничения и по рабочей температуре прибора, поэтому установка его на не обогреваемой лоджии или балконе не допустима.

Устройство располагается под выключателем.

Как подключить теплый пол к терморегулятору?

Важно! Все работы по монтажу терморегулятора выполняются после отключения электричества, во избежание «электротравм».

Подключение теплого пола к терморегулятору производится после окончания работ по укладке теплого пола. В общем случае перед установкой прибора необходимо снять лицевую панель, которая может крепиться на винтах или специальных защелках. После этого:

  • обрезаются с зачисткой концов провода питания электросети и главного греющего кабеля. Рекомендуемая длина зачищенного участка обычно указывается на корпусе, либо в паспорте прибора;
  • питающий провод подключается к термореле, согласно инструкции производителя. Схема подключения у различных производителей имеет индивидуальные особенности;
  • провод фазы крепится на нужный контакт, обозначенный литерой «L», а провод нуля – на контакт с литерой «N»;

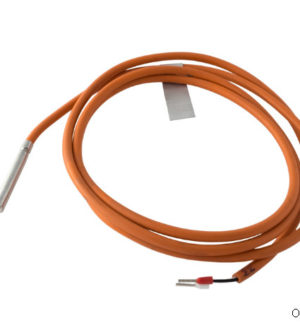

  • датчик температуры, помещенный в гофрированную монтажную трубку следует присоединить к клеммам, с маркировкой «sensor».

После подсоединения кабелей термостат закрывается крышкой и устанавливается в монтажную коробку.
