Смесительный узел для тёплого пола своими руками

Правильное и надёжное функционирование системы водяного тёплого пола подразумевает наличие определённых конструктивных элементов. Одним из них является смесительный узел, с помощью которого осуществляется регулировка температуры теплоносителя. Степень нагрева поверхности пола имеет определённые ограничения, превышение которых может привести не только к дискомфорту, но и порче покрытия, особенно если речь идёт о ламинате или ковролине. В этой связи в большинстве случаев установка смесительного узла для тёплого пола крайне желательно, а иногда и просто необходимо. Тем более, что эту работу можно выполнить своими руками, если задаться целью сэкономить средства на покупку дорогостоящего заводского изделия.

Один из вариантов подключения тёплого пола к радиаторам.

Насколько актуален смесительный узел

Если тёплый пол используется как основной источник обогрева (то есть не «завязан» с радиаторами), то от смесительного узла в принципе можно отказаться. Достаточно будет выставить необходимую температуру на отопительном котле. Если же предусматривается комбинированная схема отопления, где тёплый пол выполняет функцию дополнительного источника тепла (что встречается гораздо чаще), необходимость смесительного узла сомнению не подлежит: без него все усилия обеспечить независимый режим работы радиаторов и тёплого пола окажутся напрасными.

Поставив перед собой задачу установки смесительного узла, мастер должен решить следующие задачи:

  • выбрать конструктивную схему;
  • подобрать требуемые материалы и элементы (трубы, запорную и регулирующую арматуру и т.д.);
  • определить марку и рабочие параметры (прежде всего производительность и напор) циркуляционного насоса;
  • запастись необходимым монтажным оборудованием.

Что касается принципов монтажа, то они практически не отличаются от последовательности работ по созданию отопительной системы.

Возможные схемы смесительных узлов

Любая схема разрабатывается с таким расчётом, чтобы температура теплоносителя соответствовала оптимальному значению (обычно это 28 – 32°C, однако при толстой бетонной стяжке эта цифра может доходить до 50°C). Различают две принципиальные схемы: последовательную и параллельную, которые отличаются местом установки циркуляционного насоса.

В последовательной схеме весь объём теплоносителя после смешения поступает в отопительный контур, а в параллельной схеме часть объёма подаётся в котёл. По большому счёту обе схемы равнозначны по эффективности. Разница лишь в том, что для параллельной схемы потребуется насос немного большей мощности.

Конструктивные элементы смесительного узла для тёплого пола и расчёт их параметров

Вне зависимости от выбранной схемы набор комплектующих будет идентичным. В его состав войдут:

  • циркуляционный насос;
  • регулировочные (двух- или трёхходовые) или термостатические клапаны;
  • воздухоотводчики.

Автоматический воздухоотводчик.

Насос является обязательным элементом системы и подбирается, исходя из объёма теплоносителя, проходящего по контуру тёплого пола, а также величины гидравлических потерь. Для расчёта этих параметров существуют специальные компьютерные программы, а также формулы, приведённые в соответствующих справочниках. В частности, расход теплоносителя можно определить по формуле:

Q = 3600 x P/c x t, где:
  • Р – мощность контура;
  • с – теплоёмкость теплоносителя (воды);
  • t – разность температур между подающим и обратным трубопроводом.

Набор клапанов будет зависеть от конфигурации контура (насколько она сложна) и выбранной схемы. По большому счёту любой клапан – это запорный механизм, регулировка которого может осуществляться либо вручную, либо автоматически с помощью термоголовки. Последний способ предпочтительней, так как является более точным и не требует постоянного контроля. Самым прогрессивным вариантом считается термостатический 3-х ходовой клапан, в котором датчик встроен в корпус прибора.

Шаровой кран.

В идеале можно ещё установить термометры на входном и выходном участке контура, хотя это, скорее всего – изыск, а не осознанная необходимость.

Принцип работы

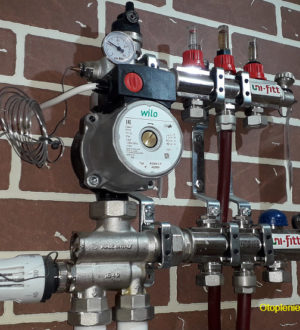

Процесс смешения и регулировки температуры теплоносителя происходит в коллекторе.

Если к регулировочному клапану (двух- или трёхходовому) подходит слишком горячая вода, то он закрывается, после чего открывается перепускной клапан и происходит подмешивание прохладной воды из «обратки». Когда смесь достигнет нужной температуры, насос начинает нагнетать её в контур тёплого пола.

В данном случае подразумевается, что система настроена на автоматический режим. Если же вы решили сэкономить на автоматике, то переключать клапана придётся вручную. Согласитесь, что это сомнительное удовольствие.

Что в итоге?

Если вы решились смонтировать смесительный узел для тёплого пола своими руками, то приготовьтесь к тому, что на это потребуется немало времени и терпения, а отсутствие навыков сантехника усложнит задачу вдвойне. Так что есть смысл подумать, стоит ли овчинка выделки. Иногда лучше расстаться с энной суммой и поручить незнакомое дело специалисту, чем тратить своё время и нервы.
