Наибольшее распространение однотрубные системы отопления получили в 20 веке, когда они широко применялись в самых различных строениях, начиная от жилых многоквартирных домов и административных зданий и заканчивая частными домами. Однако однотрубная схема достаточно часто применяются и в настоящее время.

Вертикальная однотрубная схема водяного отопления частного дома.

Вертикальная однотрубная схема водяного отопления частного дома.

Конструкция и принцип работы

Однотрубка представляет собой один подающий трубопровод, к которому последовательно подсоединены несколько радиаторов. Двигаясь по трубопроводу, теплоноситель заходит в первый радиатор, отдает ему тепло и уже несколько охлажденным продолжает движение по подающему трубопроводу, заходя в каждый последующий радиатор. Теплоноситель поступает во второй радиатор с меньшей температурой, чем в первый, таким образом, первому радиатору достается наибольшее количество тепла, а последнему наименьшее.

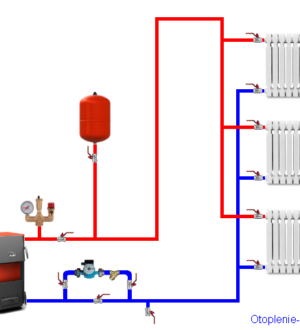

Неравномерный нагрев радиаторов является одним из основных недостатков однотрубной системы отопления. Для решения этой проблемы в многоквартирных домах используется специальная перемычка (такого же диаметра как у подающей магистрали, либо на размер меньше), через которую, минуя радиатор, постоянно циркулирует нагретый теплоноситель. Несмотря на использование перемычки, однотрубная система, в отличии от двухтрубной, является более холодной. В двухтрубной системе присутствует как подающая, так и обратная магистраль, к которым одновременно подключается каждый радиатор.

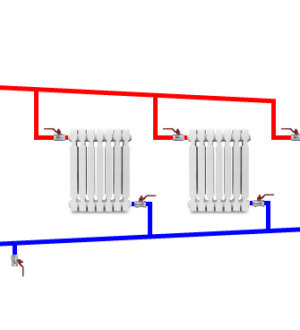

В двухтрубной схеме теплоноситель, по подающей магистрали, заходит в радиатор, где происходит теплопередача. После этого, теплоноситель выходит из радиатора уже по обратной магистрали, а не по подающей, как в однотрубной схеме. Таким образом, в двухтрубной системе каждый радиатор, вне зависимости от его удаленности, нагревается практически одинаково.

Примечание! Наиболее подходящим условием применения однотрубной системы отопления в частном доме является небольшая отапливаемая площадь, т.е. количество используемых радиаторов. Если для отопления дома необходимо только 5 радиаторов, то однотрубка будет одним из лучших вариантов. Если же в системе планируется 6-10 радиаторов, то ее применение проведет к удорожанию проекта (необходимость установки многосекционных радиаторов и увеличенного подающего трубопровода).

Горизонтальная однотрубная схема отопления частного дома своими руками, диагональное подключение.

Горизонтальная однотрубная схема отопления частного дома своими руками, диагональное подключение.



Почему необходимо увеличивать размеры каждого последующего радиатора?

Даже при правильно смонтированной однотрубной системе отопления, ее последние радиаторы будут нагреваться слабее, чем первые. Это происходит потому, что каждый последующий (по ходу движения теплоносителя) радиатор будет забирать около 10°C. Поэтому, для увеличения теплоотдачи последних отопительных приборов рекомендуется использовать многосекционные радиаторы, которые обладают более высокой теплоотдачей. Такое решение, безусловно, увеличивает себестоимость всей системы.

К примеру, однотрубная система отопления смонтирована так, что подающий трубопровод и подводки к радиаторам имеют одинаковый диаметр. В результате более высокого углового сопротивления, в радиатор войдет менее половины теплоносителя, около 45%, остальная часть продолжит движение по подающему трубопроводу. Если в первый радиатор поступил теплоноситель с температурой 60°C, то на выходе из радиатора будет уже 50°C. Далее 60°C-ый теплоноситель в подающей магистрали смешивается с 50°C-ым выходящим из радиатора, в результате этого получается теплоноситель с температурой около 55°C. Таким образом, с каждым последующим радиатором, температура теплоносителя будет уменьшаться примерно на 4,5-5°C (около 7%). Соответственно каждый последующий радиатор необходимо увеличивать на 7% по отношению к предыдущему.

Схема однотрубки с нижним подключением.

Схема однотрубки с нижним подключением.

Увеличение подающей магистрали

Однако, чтобы так значительно не увеличивать количество секций каждого последующего радиатора, рекомендуется увеличить диаметр подающего трубопровода (на 1 или 2 размера больше, чем у подводки к радиаторам).

Недостатки однотрубной системы отопления

Неравномерный нагрев радиаторов. Даже используя многосекционные радиаторы будет сложно добиться одинаковой теплоотдачи всех радиаторов.

  • Более высокая стоимость. В сравнении с двухтрубной схемой, однотрубка является более дорогостоящей, т.к. необходимо приобретать каждый следующий по направлению движения теплоносителя радиатор с увеличенным количеством секций. Помимо этого, для подающей магистрали необходима более «толстая», чем в двухтрубке, труба.
  • Не экономична. Многосекционные радиаторы и «толстая» труба подающей магистрали увеличивают количество теплоносителя в системе. Соответственно для его нагрева потребуется использовать больше топлива.
  • Сложность монтажа. В сравнении с двухтрубной системой, монтаж и расчет однотрубной системы является более сложным процессом (см. вышеописанные причины).
