Стальные радиаторы отопления: виды, особенности конструкций, монтаж

Сегодня рынок отопительных приборов предлагает широкий ассортимент разнообразных решений проблемы отопления дома, одним из которых являются стальные радиаторы отопления. Благодаря высокой теплоотдачи, надежности и не высокой тепловой инерции, они по праву заняли достойное место среди отопительных приборов.

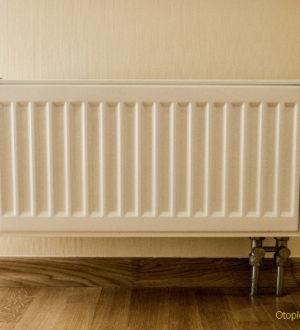

Стальная панельная батарея.

Стальная панельная батарея.

Сегодня на рынке присутствует три разновидности стальных батарей отопления: панельные, трубчатые и секционные. Секционный вид является наименее востребованным, т.к. изготавливается из стальных листов методом штамповки и не в состоянии выдержать давление свыше 6 атмосфер. Такое давление с трудом позволяет устанавливать их только в частных домах или на дачах, но ни в коем случае не в многоэтажных домах с центральным отоплением.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

tip_10

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

tip_11

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

tip_22

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

  • Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Стальные трубчатые радиаторы отопления

В сравнении с панельными моделями, трубчатые используются реже. Прежде всего, это связано с высокой стоимостью трубчатой конструкции.

Модель КЗТО PC 1-300-16 мощностью 432 Вт, стоимостью 3300 руб/шт. Макс. рабочее давление – 15 атм, температура теплоносителя - 130°C.

Модель КЗТО PC 1-300-16 мощностью 432 Вт, стоимостью 3300 руб/шт. Макс. рабочее давление – 15 атм, температура теплоносителя — 130°C.

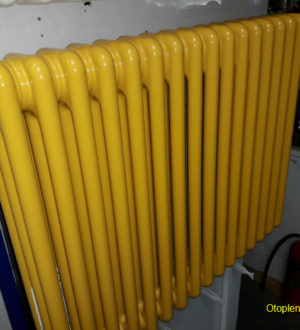

Трубчатые радиаторы представляют собой стальные трубы, расположенные в несколько рядов (от 2 до 6 параллельно расположенных трубок), которые соединены коллекторами. Существуют модели, как с горизонтально, так и с вертикально расположенными трубами. С точки зрения теплоотдачи, это достаточно эффективная конструкция: прибор быстро нагревается и быстро остывает.

Характеристики стальных трубчатых батарей:

  • Рабочее давление — до 15 атмосфер (опрессовочное до 25-30 атм). Как правило, прибор проходит 2 испытания в заводских условиях: 1) при помощи воздуха проверяется герметичность прибора; 2) при помощи воды проверяется прочность агрегата;
  • Максимальная температура теплоносителя – 120-130°C
  • Глубина — до 226 мм, высота — 190-3000 мм, длина — без ограничений.

Трубчатые стальные батареи легко очищать от пыли, в плане гигиены они выгодно отличаются от чугунных или алюминиевых собратьев, очистка которых является настоящей проблемой.

Примечание! Как уже было отмечено выше, к недостаткам стальных трубчатых радиаторов относится их высокая стоимость. Цена 8-ми секционного IRSAP TESI 3036508TAM мощностью 472 Вт составляет около 6600 руб. Цена 8-ми секционного КЗТО РС 1-300-8 (производимого Кимрским заводом теплового оборудования), мощностью 216 Вт составляет около 2000 руб.

Многие производители стальных трубчатых радиаторов отопления покрывают внутренние стенки полимерным слоем, который защищает прибор от коррозии.

Стальной радиатор в офисном здании.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

  • В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

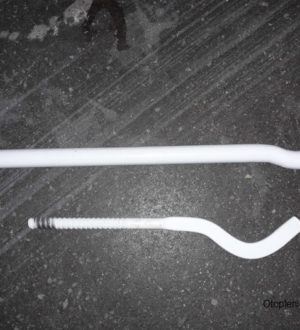

Кронштейны и детали крепления, входящие в комплект поставки модели Classic от российского производителя Prado

Кронштейны и детали крепления, входящие в комплект поставки модели Classic от российского производителя Prado

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства. Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

  • При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
  • Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
  • Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

  • Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
  • Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
  • Подсоединить батарею к трубам отопительной системы;
  • В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, ФУМ лента, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к. это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.
